238.重複ピン番チェック

重複ピン番のチェックが追加されました。

部品作成ではDREAMには大きく言うと
2種類の部品の作成方法があります。

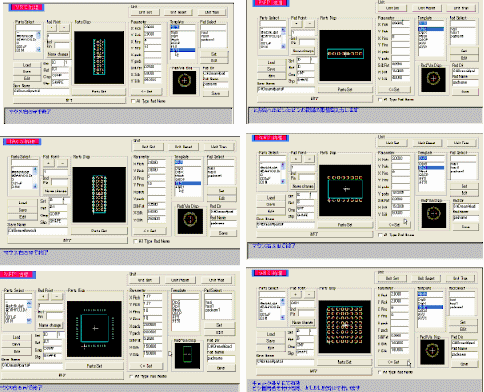

1つはウイザード形式で値を入力してある程度の
形を作る方式です 下記はその種類


もう一つは
配線などをする画面で VIAやラインを
並べて部品化する方式
ちょうどWORDやexcelなどシェイプで絵を描いたものを
グループ化するようなイメージです。
たとえば2つの部品がありその部品をあわせて
一つの部品化するようなこともできます。
そんなときにちゃんとピン番をセットしないと
間違いが起きます。

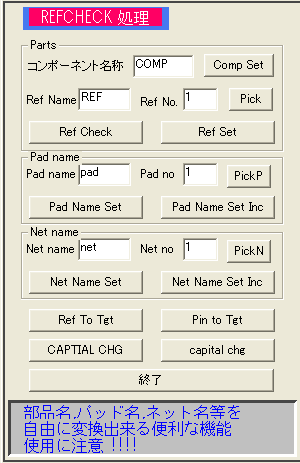

ピン番のセットの方法は
ピン番のセットは1ピンごとにセットするときは


連続したピンは
コマンド PAD_NO_SET_041015の

でセットします。

部品を新しく作るときは
部品化してピン番を回路図またはネットと
あわせて作らないとネットインができないので
重複というケースは少ないとおもうのですが

完璧だと思ってやると
CADのDRC、各種チェックで現れるエラーで
不完全さを指摘されます。

今回の重複ピンチェックは
部品の中のつけるピン番の重複をチェックする
コマンドです。


すでにある下図DREAMのコマンドの
重複ピンの表示とは違います。
下図これは
同じ位置に重複があるかチェック
処理をするコマンドです。
