246.PatternAnalyser
前からのコマンドです。
パターン解析用途に使います。
ネットの長さに対して
実パターンが長い物を抽出するコマンドです。

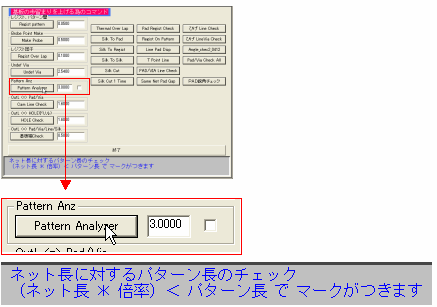

倍率の横のチェックにカーソルを近づけると
と表示されます。
この正確な意味はわからないですが
チェックしない場合よりチェックが少ない事から
チェックした場合Ｘ方向に何ミリ、ｙ方向に何ミリというＬ型距離に対して
比較した結果だと思います。

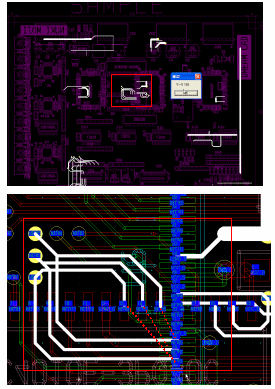

近いものが
無駄にのびているラインを
見つけるのに便利だと思います。
赤破線はＣＧです 近いラッツに対して
＊倍率 ラインが長い部分。
もう一つ解析ではないですが
ラッツ発生時にある長さ指定で表示する機能があります。
おおよその長さの傾向がつかめると思います。

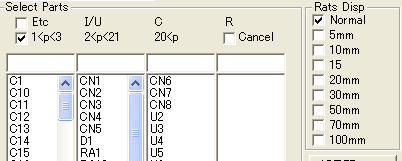

下図 Rats Dispの部分
