273.ラインパッド変換

新しい機能でないですが

通常数値でPADをセットして部品は作成しますが
複雑な形状や水平、垂直以外の部品配置に対応する場合は
ラインでパットを作成します。

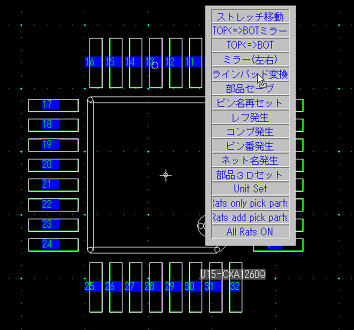

オーバーシュートメニューで
ラインパッド変換を選択すると
PAD(フラッシュ形状)が
ラインで形成されたPADに変換できます。
もう少し細かく言うと
PADの中心にダミーパッドが発生し(ピン番保持のため)
ラインで形成されたPADが作画されます。
ラインの幅はARIAFILLで設定したパラメタに準じます。

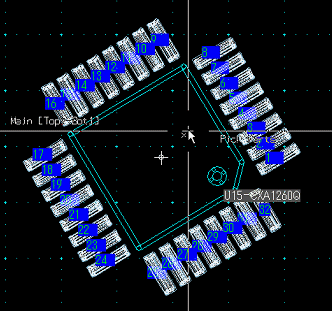

配置では
角度を変えるときは キーボードのkを押す
とバリアブルに変わっていきます。
