284.SELECT.DATで

CAD上にある複数の部品を選択して
ファイルー>選択保存メニューを実行すると

user1のフォルダにselect.datという
ファイルでその部分が保存されます。

それを
貼り付けたい場合

LIBLOAD PROCESS の
User1 にチェックをつけ
SELECT.DATを選択

その後
Setボタンを押します。

そうすると
その選択保存したデータを
部品のように配置できます。

ただし
複数の部品中の一つの部品名だけは
Refでセットした部品名になります。

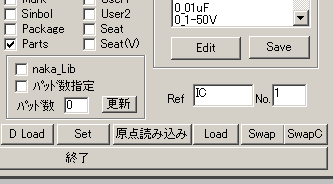

図の例で言えば
IC1です。

どの部品がそれに変わるのか疑問に思ったので
データベースを見てみたら
最初に見つかる部品名がそれにかわる様です。

このLIBLOAD PROCESS は
単体部品を配置する初期値です。

複数部品の際
部品番号を変えないで配置するためには
その振り変わった部品番号を
配置した後で直す必要があります。
