313.端点チェック
線の先端同士ぎりぎりで接続された場合
その線幅より
細いラインで配線されてしまうということになります。
そうした箇所が無いかＤＲＣチェックする項目です。
ＤＲＣ処理にいき

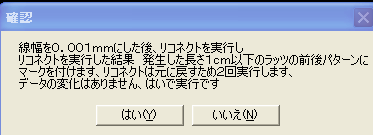

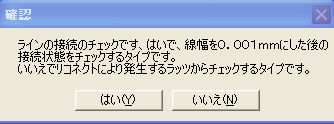

CTRL＋DrcX 押すと下図ガイダンスがでます。
いいえ ボタンをおし
はい ボタン
文章説明をよくよく読んでいくとわかるのですが
考えなくてもできるように
CTRL+DrcX
いいえ
はい
とオペレーションを暗記して操作しています。
もう使い出して長いですが
それ以外の選択ををしたことがないので
いっそのことこのセットをＡ．ＤＲＣの項目に含められたら
便利と思っています。
解説すると
通常太いラインの先端同士が
ぎりぎりで接続されていた場合
そのラインを細くすると
その太さのおかげでつながっていた箇所は
つながらなくなります。
その細い状態でリコネクト（接続走査、データベース構築）すると
つながらないものはラッツとなるので
そのラッツの箇所をエラー表示するという
動作です。
チェックするとわかりますが
エラーとならなくても良い箇所も
エラーとなる場合があります
（太いラインで接続されていたり
微妙にずらして強化してあるパターンなど）
それは 自分の目で取捨選択しています。
