340.FILLの考察
ささいなことですが
自動ＦＩＬＬについて角ＰＡＤの場合と
ラインで作成したＰＡＤでのＦＩＬＬ形の違い
について思ったので書こうと思います。
ＰＡＤで自動ベタをすると
Ａ図左のように90度でスパッとくりぬかれます。
これは一般的なＣＡＤでも同様の傾向です。
一方その右側のラインで形成した部品は
ＦＩＬＬすると９０度ではなく円弧形でくりぬかれます。
Ａ図は管面表示、Ｂ図はそれをベタ表示にしたもので
ベタ表示のほうがより形がわかりよいと思います。
ラインで形成した部品の場合は
ラインの先端には線幅の半分のＲがあるため多少丸みが付つくことは
わかりますが
図をみるとそれ以上に丸みを感じていたので
なんでだろうかと漠然と思っておりました。
よくよく考えると
その丸みがあるほうが物理的には均等だとわかりました。
Ｃ図のように隅からの距離を均等にしようとすれば
ＰＡＤの隅が90度であってもＦＩＬLは円弧のほうが
距離が均等なためＲがあるほうが正ということではないかと。
パターンの例で考えると
90度に折れ曲がるラインに対して
均等にギャップをとりながらＧＮＤベタと取りたいという事があった場合。
物理的か人間的か
悩ましいところです。

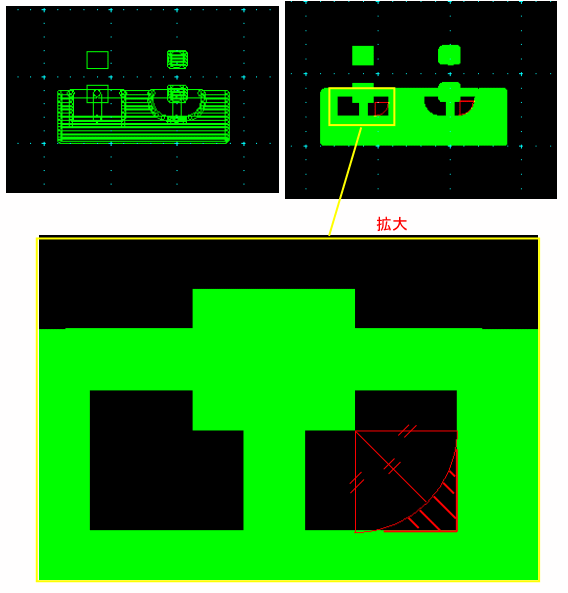

Ａ図 Ｂ図（Ａ図をベタ表示にしたもの）
