381.ビュワー5
下図の白文字でＦ１〜Ｆ１２はファンクションキーです。
いくつかのビュワーモードがあります。
先に解説しましたビュワー４のモードは
そのどれでもなく
デフォルトモードです。
そのデフォルトモードでもう少し使ってみました。
今回はラインにカーソルを持っていった場合です。

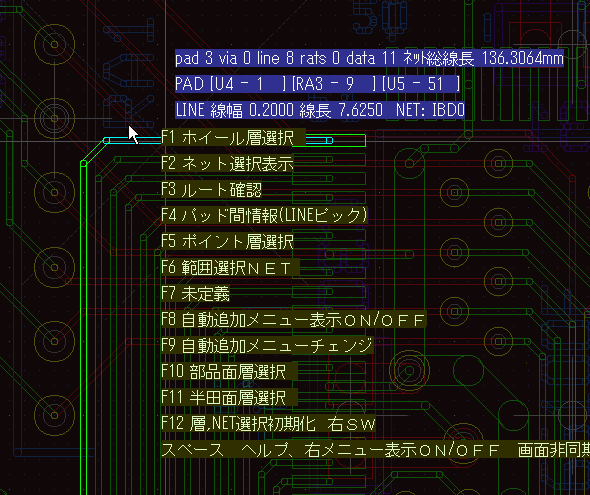

カーソルをラインに持っていくと
ハイライトされたラインの色は水色に変わり

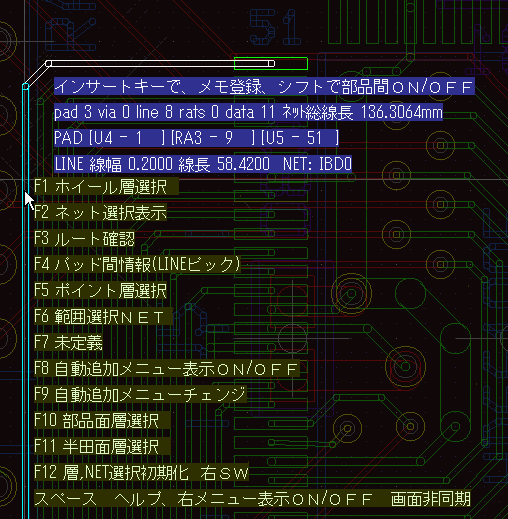

下図のように
1行目にはそのネットの総配線長が表示
２行目には接続ネット（すべてでは無いようです）
３行目にはカーソルに反応したライン単体の
線幅、線長、ネット名が表示されます。
カーソルを移動していくと
反応ラインは逐次水色に変わっていきます。
ＤＲＥＡＭのときは対象の色は変わりませんが
データ情報については右側のメニューや２画面側に分かれて
この情報は逐次表示されています。
最初はメニュー画面があった場所と兼用しているため
メニューが頻繁に変わるという感覚になり
落ち着かないイメージでしたが
１ヶ月ほど使っていくと
見たい情報先に自然に目を向けていたと思います。
設計は目の前にあまりにもデータ量が多いと
配線イメージ図を確認しづらい場合があるので
そのままでよいと思いますが
ビュワーでは目の前にデータが見れたほうが
良いです。
カーソルの視点と情報の視点が最短なので
わかりやすい。
