396,ビュワー2019
次期ＤＲＥＡＭ（Genmai）の
ビュワーを製作中です。
途中経過動画を
アップします。
（仕様は変わる場合があります。）
今までのビュワーはＤＲＥＡＭの容量制限版
で兼用していたものでした。
ＣＡＤの編集機能やメニューがそのままあったため
引き回し確認するために必要のない機能があり
ビュワー目的だけの用途には、分かりづらい部分がありました。
今回の版はビューワー目的に絞って
作成されたソフトです。
ダイアログで
部品、ピン
または、ネット名を選ぶことで
配線経路を表示する。

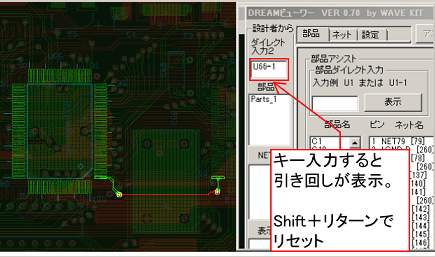

また、ダイレクト入力２という機能。
部品番号、ネット名を直接キーボードで入力することで
（例：U66, U66-1、VCC等） それに接続される
配線経路が表示されます。
使い良いです。
キーボードだけでできるように
画面のリセットもShift＋リターンでできるようになっていました。
細かいですが、マウスを持たなくていいので良いです。
新しいと思った部分は
配線長を動的にビジュアル表示される点。
スライダーを移動すると
配線が追従して引き回しを動的に確認できます。
簡易的にキャプチャしたものですが
ＵＰ動画を参考ください。
配線長リストはネット名と配線長を数値で見るものですが
実際の配線具合とネット、配線長をリンクしながら
確認できるため、数値のみの情報に比べ
トータルで検討しやすいです。
また 設計データをパック化できます。
一般的にはビュワーというと
まずソフトをインストールし
ＣＡＤデータを開いて確認するというものですが
ソフト、設計データが1パックとなっているので
ソフトを起動するだけで設計データを
開いて見ることができる機能です。
そのファイルだけあれば
開けるので、インストールも不要。
そしてデータの機密性のためにも有利です。
ほか、コメントについて 強調したい配線、部品や
音声データも含めてパックする機能を
搭載中です。
